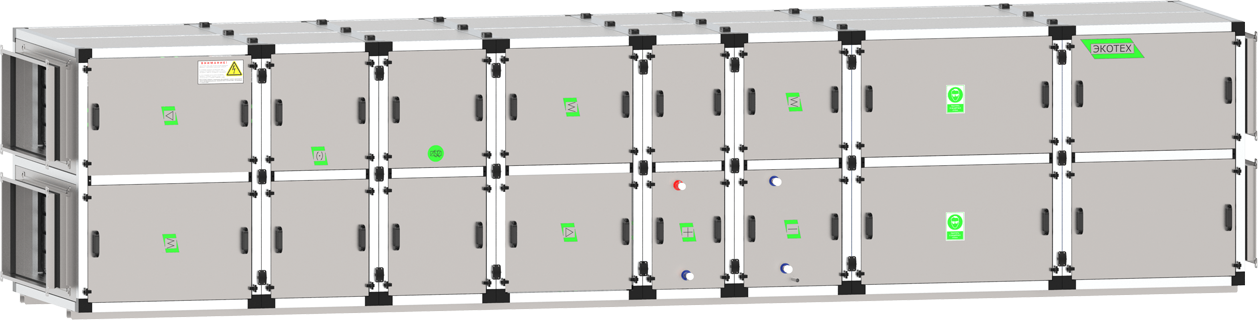

Вентиляционные установки серии ЭКОТЕХ

ventilation
ventilation
ventilation
ventilation
ventilation
ventilation
ventilation
ventilation
ventilation
point

Каркас и панель ЭКОТЕХ (собственное производство)

Фирменный профиль оригинальной конструкции ИНТЕХ (аналог Arosio). Сэндвич-панель с двух сторон изготовлена из оцинкованной стали толщиной не менее 0,8мм производства Магнитогорского металлургического комбината. Наполнитель — каменная базальтовая плита высокой плотности толщиной 50мм и классом горючести НГ. Все вентиляционные установки «ЭКОТЕХ» являются разборными для удобства транспортировки и монтажа.

point

Клапан-жалюзи ЭКОТЕХ (собственное производство)

Клапан-жалюзи ЭКОТЕХ (собственное производство). Конструктивно расположен внутри корпуса вентиляционной установки. Состоит из корпуса и установленных в нем жалюзи с резиновыми уплотнителями. Фирменный профиль оригинальной конструкции ИНТЕХ (аналог Arosio). Электрический привод Lufberg (Швейцария) с возвратной пружиной. В северном исполнении корпус утеплен, на лопатках и по периметру корпуса установлен греющий кабель.

point

Воздушный фильтр ЭКОТЕХ (собственное производство)

Изготовлен из специального каркаса, на который вклеен фильтрующий материал. На приемном окне рамки фильтра установлен уплотнительный профиль с металлическим кордом для долговечной эксплуатации. Уникальный механизм запирания фильтрующей вставки обеспечивает быструю и удобную замену, а также плотное прилегание для исключения перетоков по краям. Класс очистки от грубого EU3 до наивысшего H14. Виды по конструкции – карманные или кассетные. Все фильтры снабжены датчиком контроля засоренности.

point

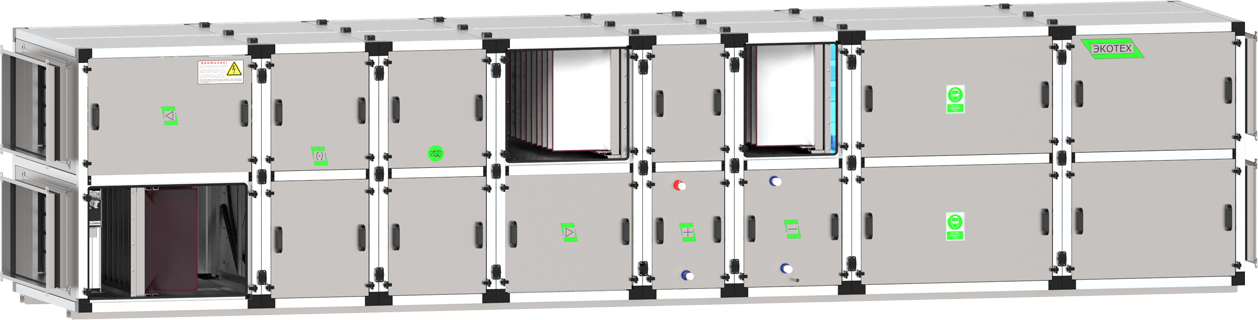

Роторный рекуператор ИНТЕХ (собственное производство)

Имеет сотовую структуру, выполненную из алюминиевой фольги толщиной 0,1 мм, КПД утилизации тепла до 87%. Рекуператоры ИНТЕХ выполнены в корпусе из оцинкованного листа, с вращающимся ротором, приводимым в движение фирменным мотор – редуктором ИНТЕХ через ременную передачу с возможностью плавного регулирования оборотов по уставке автоматики. Выкатной корпус обеспечивает легкий монтаж и простоту технического обслуживания. Фирменная разработка ИНТЕХ. Опыт успешного производства и эксплуатации в различных климатических условиях более 15 лет.

point

Камера рециркуляции ЭКОТЕХ (собственное производство)

Конструктивно вытяжной рециркуляционный и приточный потоки воздуха разделены теплоизолирующим корпусом с интегрированным клапан-жалюзи. Фирменный профиль оригинальной конструкции ИНТЕХ (аналог Arosio), жалюзи с резиновыми уплотнителями. Электрический привод Lufberg (Швейцария) с возвратной пружиной или без, с плавным регулированием угла открытия для точного поддержания процента рециркуляции.

point

Вентилятор с прямым приводом (Россия) и рабочим колесом ИНТЕХ (собственное производство)

Вентиляционный модуль состоит из центробежного рабочего колеса ИНТЕХ, установленного на асинхронном двигателе АИР и опорной рамы, соединенной с корпусом вентиляционной установки через гибкую вставку и виброизоляторы. Управление и защита осуществляется помощью встроенного преобразователя частоты. Входной диффузор из оцинкованной стали. Плавный пуск; регулируемость от 0 до 100%; гарантированный срок безостановочной наработки до 18000 часов (более 2 лет).

point

Шкаф автоматики ЭКОТЕХ (собственное производство)

Все функциональные элементы смонтированы внутри вентиляционной установки на штатных местах. Требуется прокладка силовых и коммутационных соединений специалистами КИПиА. В отдельном шкафе автоматики расположен ПЛК с фирменным программным обеспечением ЭКОТЕХ, который осуществляет обработку входящих сигналов и передачу исходящих команд на исполнительные устройства. Наличие расписания, уникальный протокол защиты от саботажа и аварийных ситуаций, высокая гибкость настройки системы.

point

Калорифер ИНТЕХ (собственное производство)

Медно-алюминиевый теплообменник с шахматным расположением трубок. Толщина пластины 0,12мм, трубки диаметром 9,52мм, корпус из оцинкованной стали 1,0 мм, коллектор – медный, макс. давление 1,6 МПа, макс. температура теплоносителя 150°С, теплоноситель – вода или незамерзающие смеси. Штатно укомплектован датчиком обратной воды, капиллярным термостатом, узлом обвязки в сборе, датчиком сухого хода.

point

Охладитель/испаритель ИНТЕХ (собственное производство)

Медно-алюминиевый теплообменник с шахматным расположением трубок. Толщина пластины 0,12мм, трубки диаметром 9,52мм, корпус из оцинкованной стали 1,0 мм, коллектор – медный, макс. давление (охладитель) 1,6 МПа, макс. давление (испаритель) 4,0 МПа, хладоноситель – вода, незамерзающие смеси, фреон. Штатно укомплектован каплеуловителем, поддоном из нержавеющей стали, датчиком обратной воды/фреона, вентилем с приводом.

point

Фильтр бактерицидной очистки ЭКОТЕХ (собственное производство)

Изготавливаются из оцинкованной и нержавеющей стали.Импортные лампы с высокими характеристиками УФ потока и низким энергопотреблением. Все 4 категории интенсивности УФ потока. Снабжены защитой от перегрева и прерывателем питания при открытии защитного экрана.

point

Шумоглушители ЭКОТЕХ (собственное производство)

Изготавливаются из специализированного звукопоглощающего материала (СТОПзвук) с применением рассекателей воздушного потока, для наиболее эффективного снижения звука. Длина секции 500 мм или 1000 мм.

point

Гибкие вставки ЭКОТЕХ (собственное производство)

Все вентиляционные установки ЭКОТЕХ по умолчанию комплектуются гибкими вставками для удобства крепления воздуховодов. Изготовлены из специального гибкого материала, спаянного по периметру (полная герметичность) и шина-рейки, обеспечивающей жесткость конструкции на фланцах.

ventilation

Вентиляционные установки серии «ЭКОТЕХ» являются оборудованием стандартного уровня, по многим параметрам идентичные отечественным и импортным аналогам. Разработаны с учетом климатических особенностей Российской Федерации и суровых условий эксплуатации. По умолчанию все вентиляционные установки серии «ИНТЕХ» комплектуются вентиляторами с прямым приводом, смотровыми окнами, удобной фурнитурой быстрого открытия панелей, собранными узлами обвязки с датчиками сухого хода, отдельным шкафом автоматики на базе ПЛК. Вентиляционные установки серии «ЭКОТЕХ» являются оборудованием, требующим расключение силовой и слаботочной части специалистами КИПиА.

ventilation

Каркас и панель ЭКОТЕХ
(собственное производство)

Фирменный профиль оригинальной конструкции ИНТЕХ (аналог Arosio). Сэндвич-панель с двух сторон изготовлена из оцинкованной стали толщиной не менее 0,8мм производства. Магнитогорского металлургического комбината. Наполнитель — каменная базальтовая плита высокой плотности толщиной 50мм и классом горючести НГ. Все вентиляционные установки «ЭКОТЕХ» являются разборными для удобства транспортировки и монтажа.

ventilation

Клапан-жалюзи ЭКОТЕХ
(собственное производство)

Конструктивно расположен внутри корпуса вентиляционной установки. Состоит из корпуса и установленных в нем жалюзи с резиновыми уплотнителями. Фирменный профиль оригинальной конструкции ИНТЕХ (аналог Arosio). Электрический привод Lufberg (Швейцария) с возвратной пружиной. В северном исполнении корпус утеплен, на лопатках и по периметру корпуса установлен греющий кабель.

ventilation

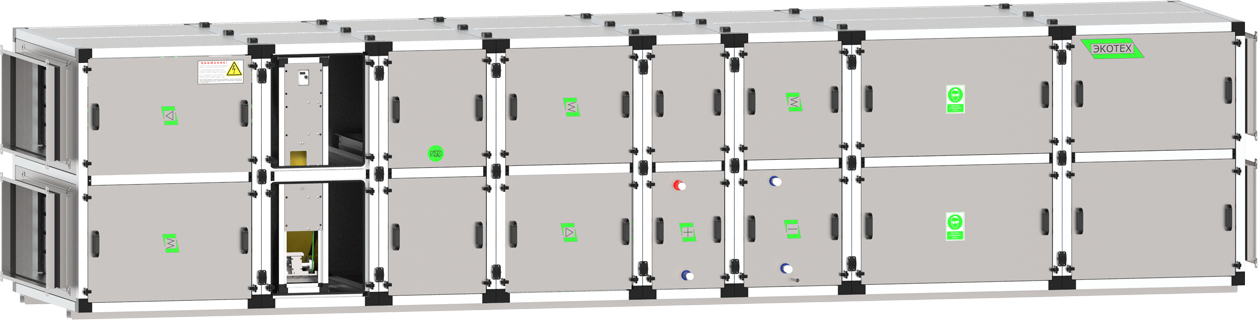

Воздушный фильтр ЭКОТЕХ (собственное производство)

Изготовлен из специального каркаса, на который вклеен фильтрующий материал. На приемном окне рамки фильтра установлен уплотнительный профиль с металлическим кордом для долговечной эксплуатации. Уникальный механизм запирания фильтрующей вставки обеспечивает быструю и удобную замену, а также плотное прилегание для исключения перетоков по краям. Класс очистки от грубого EU3 до наивысшего H14. Виды по конструкции – карманные или кассетные. Все фильтры снабжены датчиком контроля засоренности.

ventilation

Роторный рекуператор ИНТЕХ
(собственное производство)

Имеет сотовую структуру, выполненную из алюминиевой фольги толщиной 0,1 мм, КПД утилизации тепла до 87%. Рекуператоры ИНТЕХ выполнены в корпусе из оцинкованного листа, с вращающимся ротором, приводимым в движение фирменным мотор – редуктором ИНТЕХ через ременную передачу с возможностью плавного регулирования оборотов по уставке автоматики. Выкатной корпус обеспечивает легкий монтаж и простоту технического обслуживания. Фирменная разработка ИНТЕХ. Опыт успешного производства и эксплуатации в различных климатических условиях более 15 лет.

ventilation

Камера рециркуляции ЭКОТЕХ
(собственное производство)

Конструктивно вытяжной рециркуляционный и приточный потоки воздуха разделены теплоизолирующим корпусом с интегрированным клапан-жалюзи. Фирменный профиль оригинальной конструкции ИНТЕХ (аналог Arosio), жалюзи с резиновыми уплотнителями. Электрический привод Lufberg (Швейцария) с возвратной пружиной или без, с плавным регулированием угла открытия для точного поддержания процента рециркуляции.

ventilation

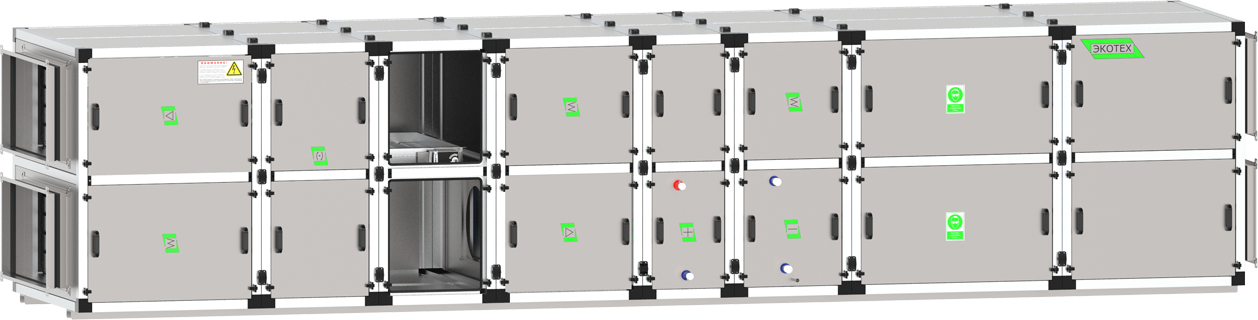

Вентилятор с прямым приводом (Россия)
и рабочим колесом ИНТЕХ (собственное производство)

Вентиляционный модуль состоит из центробежного рабочего колеса ИНТЕХ, установленного на асинхронном двигателе АИР и опорной рамы, соединенной с корпусом вентиляционной установки через гибкую вставку и виброизоляторы. Управление и защита осуществляется помощью встроенного преобразователя частоты. Входной диффузор из оцинкованной стали. Плавный пуск; регулируемость от 0 до 100%; гарантированный срок безостановочной наработки до 18000 часов (более 2 лет).

ventilation

Шкаф автоматики ЭКОТЕХ
(собственное производство)

Все функциональные элементы смонтированы внутри вентиляционной установки на штатных местах. Требуется прокладка силовых и коммутационных соединений специалистами КИПиА. В отдельном шкафе автоматики расположен ПЛК с фирменным программным обеспечением ЭКОТЕХ, который осуществляет обработку входящих сигналов и передачу исходящих команд на исполнительные устройства. Наличие расписания, уникальный протокол защиты от саботажа и аварийных ситуаций, высокая гибкость настройки системы.

ventilation

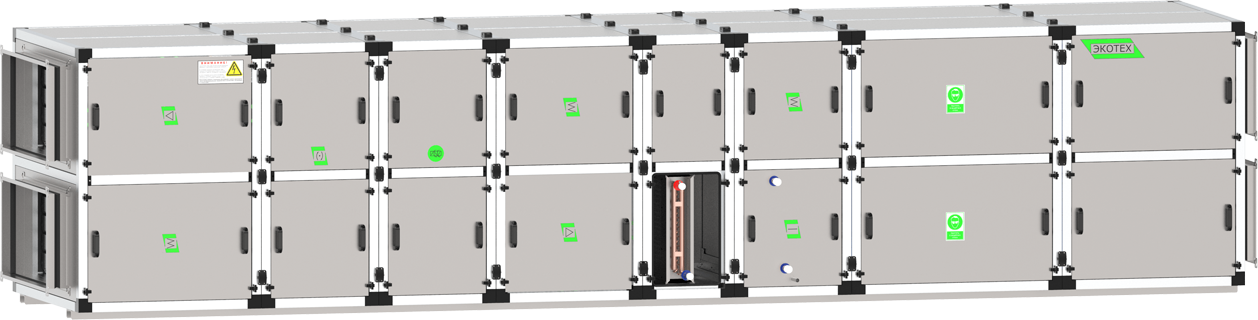

Калорифер ИНТЕХ
(собственное производство)

Медно-алюминиевый теплообменник с шахматным расположением трубок. Толщина пластины 0,12мм, трубки диаметром 9,52мм, корпус из оцинкованной стали 1,0 мм, коллектор – медный, макс. давление 1,6 МПа, макс. температура теплоносителя 150°С, теплоноситель – вода или незамерзающие смеси. Штатно укомплектован датчиком обратной воды, капиллярным термостатом, узлом обвязки в сборе, датчиком сухого хода.

ventilation

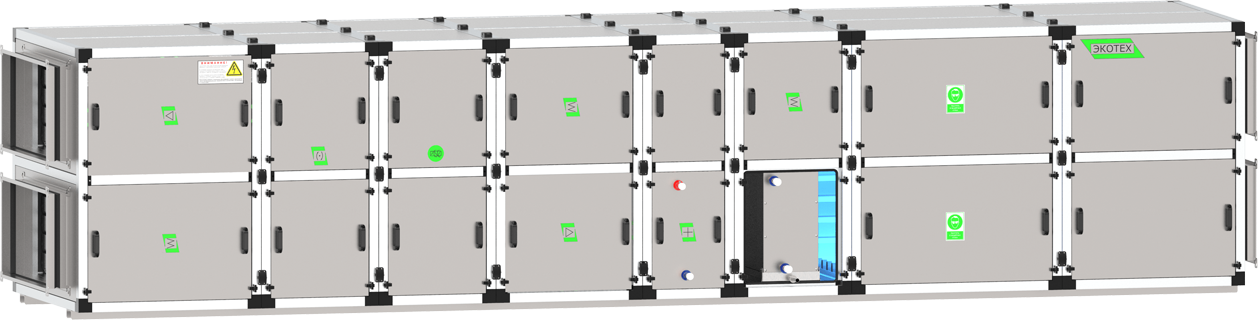

Охладитель/испаритель ИНТЕХ
(собственное производство)

Медно-алюминиевый теплообменник с шахматным расположением трубок. Толщина пластины 0,12мм, трубки диаметром 9,52мм, корпус из оцинкованной стали 1,0 мм, коллектор – медный, макс. давление (охладитель) 1,6 МПа, макс. давление (испаритель) 4,0 МПа, хладоноситель – вода, незамерзающие смеси, фреон. Штатно укомплектован каплеуловителем, поддоном из нержавеющей стали, датчиком обратной воды/фреона, вентилем с приводом.

ventilation

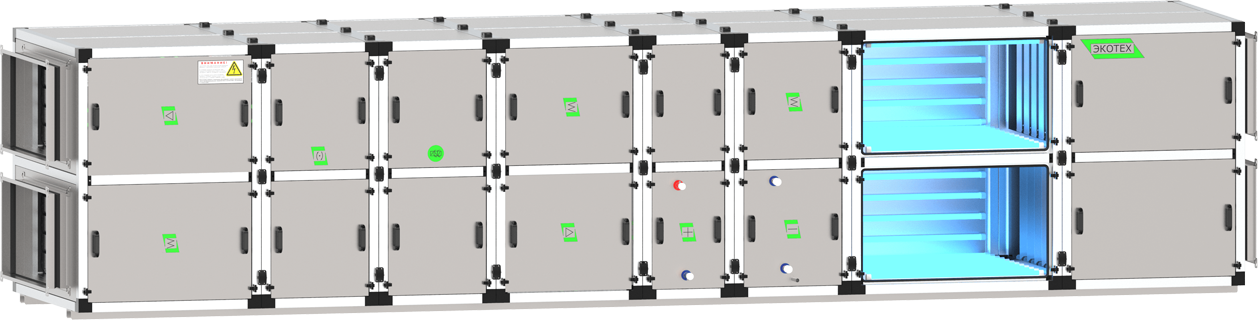

Фильтр бактерицидной очистки ЭКОТЕХ (собственное производство)

Изготавливаются из оцинкованной и нержавеющей стали. Импортные лампы с высокими характеристиками УФ потока и низким энергопотреблением. Все 4 категории интенсивности УФ потока. Снабжены защитой от перегрева и прерывателем питания при открытии защитного экрана.

ventilation

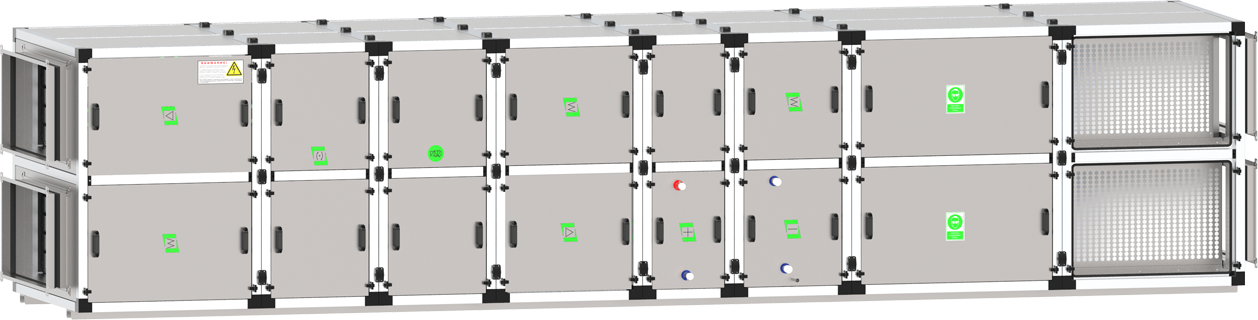

Шумоглушители ЭКОТЕХ
(собственное производство)

Изготавливаются из специализированного звукопоглощающего материала (СТОПзвук) с применением рассекателей воздушного потока, для наиболее эффективного снижения звука. Длина секции 500 мм или 1000 мм.

ventilation

Гибкие вставки ЭКОТЕХ
(собственное производство)

Все вентиляционные установки ЭКОТЕХ по умолчанию комплектуются гибкими вставками для удобства крепления воздуховодов. Изготовлены из специального гибкого материала, спаянного по периметру (полная герметичность) и шина-рейки, обеспечивающей жесткость конструкции на фланцах.

Типы вентиляционных установок «ЭКОТЕХ»
